DER REFLEKTOR

Ein wichtiger Bestandteil des SK-6 ist der Reflektor aus witterungsbeständig eloxiertem Aluminium. Durch den Reflektor wird der größte Teil der einfallenden Strahlung auf den zylindrischen Absorber fokussiert. Dies führt zu einer gleichmäßigen Nutzung der Solarstrahlung mit hohen Wirkungsgraden auch bei geringen Einstrahlungen und sich im Tagesverlauf ändernden Einstrahlungswinkeln.

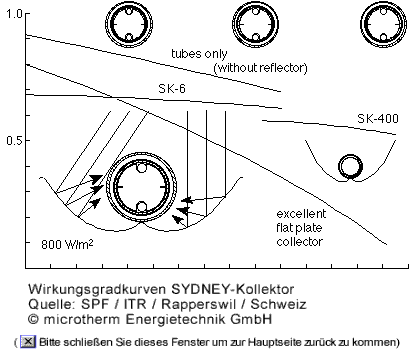

WIRKUNGSGRAD

Der Wirkungsgrad des SK-18F ist auf den Absorberdurchmesser bezogen. Mit einem weißen Reflektor erhöht sich der Ertrag, aber die Bezugsfläche ist dann die Reflektorfläche. Dadurch verringert sich der Wirkungsgrad auf 0,42 (Messung SPF) und die Wirkungsgradkurve verläuft flacher. Der Wirkungsgrad ist allerdings in diesem Fall auch abhängig von der Art des reflektierenden Untergrundes.

Die Wirkungsgrade des SK-6 und des SK-400 (Sondermodul) sind auf die Reflektorbreite bezogen.
Der SK-400 ist ein spezieller Hochtemperaturkollektor für Betriebstemperaturen bis 200°C.
